最終回は、「PMIC」と「SBC」について、取り上げたいと思います。
まず、PMIC について。
PMICとは、Power Management Integrated Circuitの略で、Power (電源)をManagement（管理）するIntegrated Circuit（IC: 集積回路）のことです。
通常、PMICには、複数の電源、つまりリニア・レギュレータやスイッチング・レギュレータが搭載されています。さらに、搭載されている電源に対して、異常がないか監視する機能や、それぞれの電源を、あらかじめ決めたタイミングでオン・オフするような機能も持っています。
搭載されている電源の数や、種類はさまざまで、例えばプロセッサ用のPMICでは、10個程度の電源が搭載されています。

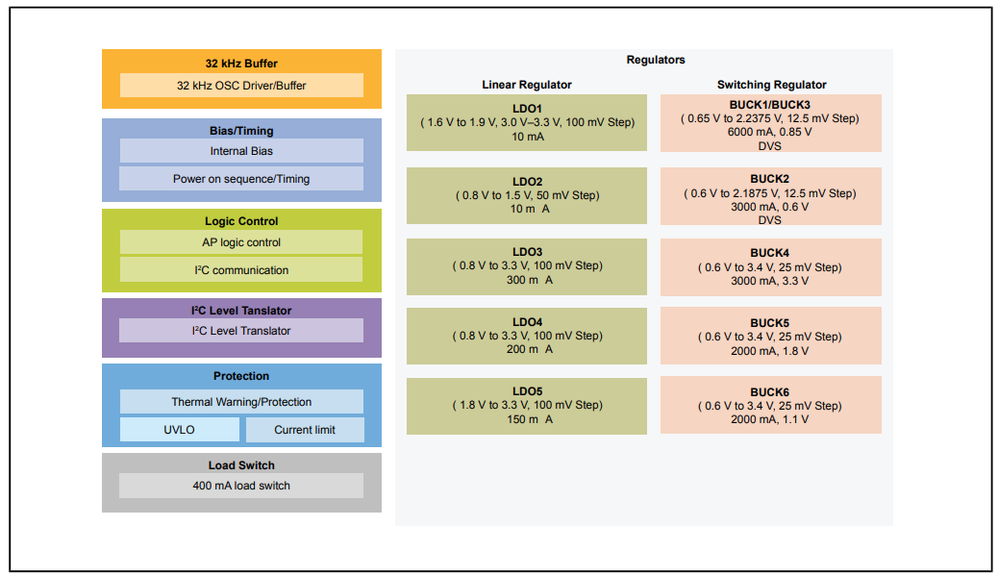

下図は、NXP.jpから転載した図ですが、このPCA9452では、6個のスイッチングレギュレータ（BUCKx）と５個のリニアレギュレータ（LDOx）が搭載されています。また、これら電源の管理をする機能は、「Logic Control」として搭載されています。

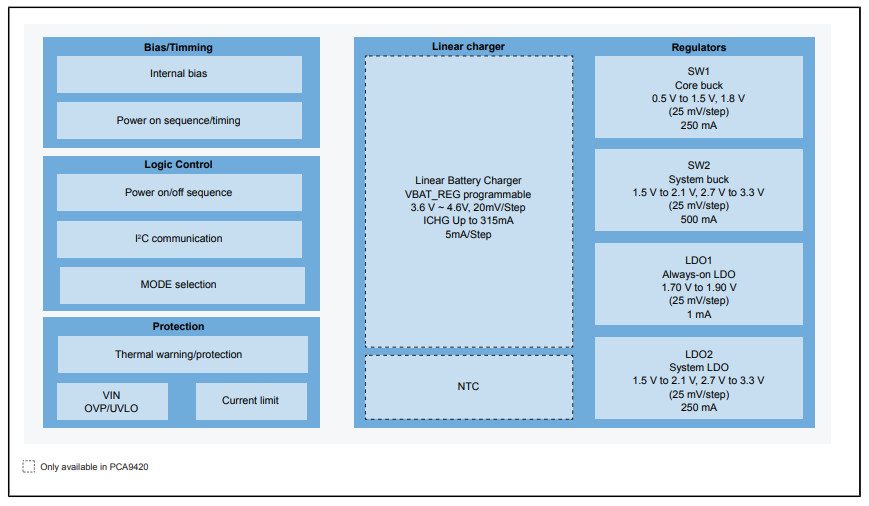

一方、下図のPCA9420では、2個のスイッチングレギュレータ（SWx）と2個のリニアレギュレータ（LDOx）が搭載されています。PCA9452と比べると、ずいぶん小さいですね。
PMICの利点は、複数の電源と、その管理機能が一つのICにまとまって搭載されることで、電源毎に個別に回路設計を行わなくても、簡単に電源管理ができることです。
また、特定のプロセッサ向けに、あらかじめ最適な設定行ったPMICもありますので、これを接続するだけで、プロセッサを動作させることもできます。
こちらのブログ記事も参考にしてください。
次に、SBC について。
SBCとは、System Basis Chipの略で、System（システム）をBasis（基礎）として提供するChip（チップ、ここではICのことを指す）のことです。こちらも、PMICと同じく、複数の電源や、それを監視する機能、そして、電源をあらかじめ決めたタイミングでオン・オフする機能を持っています。違いは、通信系のトランシーバ（CANトランシーバやLINトランシーバなど）や、ウォッチドッグタイマ、リセット制御など、より大きなシステム制御を行うための機能を、搭載している点です。

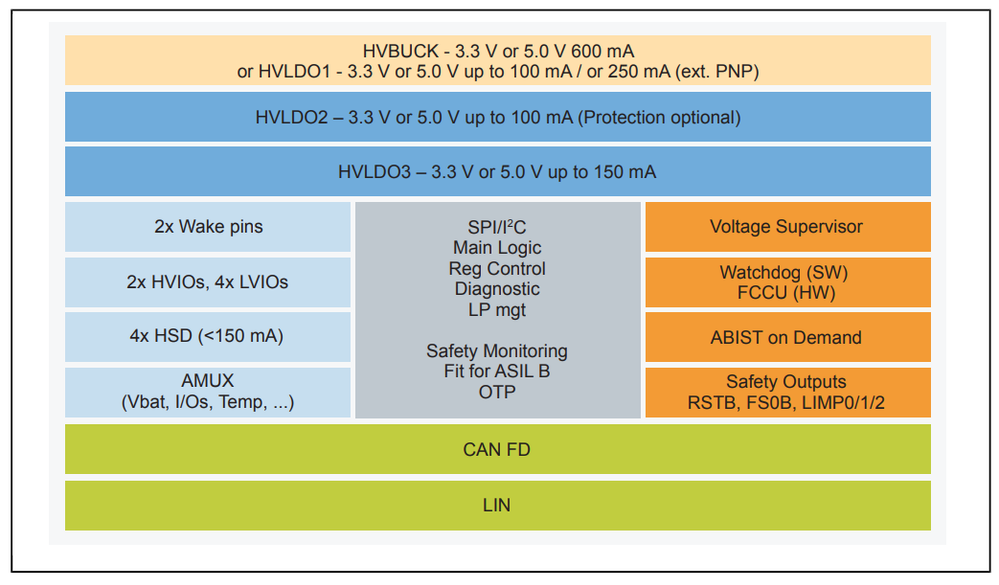

同じく、下図に、NXP.jpから、SBCのFS23の図を転載しました。
１個のスイッチングレギュレータ（HVBUCK）と2個のリニアレギュレータ（HVLDOx）の他に、CAN FDトランシーバとLINトランシーバ、およびウォッチドッグタイマなどが、搭載されているのがわかります。
SBCの利点は、PMICよりも、多彩な機能が搭載されている点です。これにより、多くの個別ICを基板上に並べなくても、SBCを一つ置くだけで、作りたいシステムを実現できる可能性があります。
以上、「PMIC」と「SBC」の利点を説明しました。用途に合わせて、どちらが良いか選んでみてください。
さて、計５回にわたって、電源について説明してきました。初めての人でもイメージできるよう、詳しい動作原理や式は省いて、動作を中心に説明してきました。
より詳細が知りたい人は、説明の中にできたキーワードをもとに、調べてみてください。
過去の記事は、「NXP「電源」まとめページ (日本語ブログ)」 からアクセスできますので、ぜひ見てみてください。
=========================
