NXPでは、様々な、パワー・マネージメントIC（PMIC）とシステムベーシス・チップ（SBC）を提供しています。これらは、大きく、以下の３つのシリーズに分けられます。

１．PFシリーズ：

　車載、産機、民生向けに使用可能で、5V入力の電源IC。機能安全（SIL, ASIL）に対応。NXP S32 マイコンシリーズや、i.MX プロセッサシリーズ向けなど、汎用的に使用可能。

２．PCAシリーズ：

　NXP i.MX プロセッサ向けに、最適となるよう設計された電源IC。

３．FSシリ ーズ：

　主に車載向けで、12V/24V/48V入力の電源IC。機能安全（ASIL）に対応。NXP S32 マイコンシリーズなど、マイコン向けとして最適に設計。

「どのように電源ICを選べばいいのか？ [第１回] （日本語ブログ）」の"Step 1-4: 電源ICを検索"では、ネットなどから最適な電源ICを検索する、という工程を説明しました。

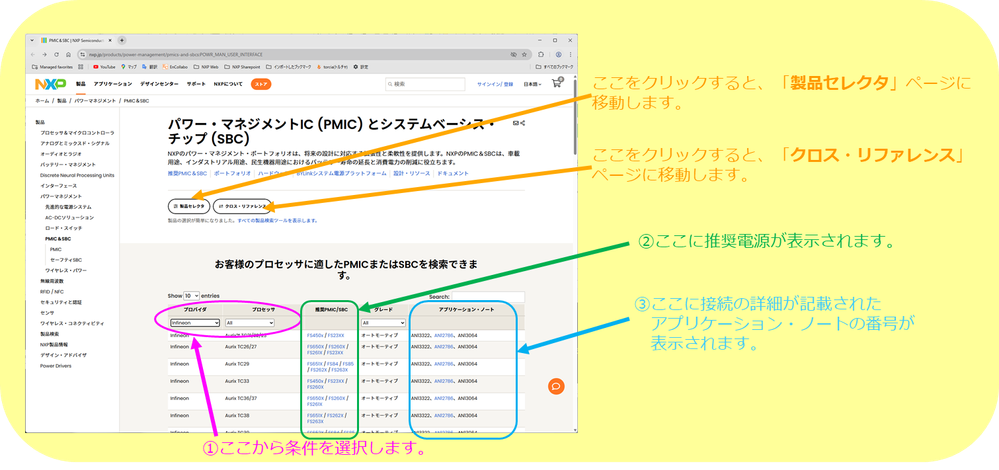

nxp.jpの「パワー・マネジメントIC (PMIC) とシステムベーシス・チップ (SBC)」ページでは、最適なPMICやSBCを簡単に検索するため、対象のMCU/MPUに適したPMICまたはSBCの検索ツール（製品セレクタ、およびクロス・リファレンス）が提供されています。

ただ、実際に検索しようとすると、これらツールだけでは、各電源ICの関係性が分かりづらいため、検索に時間がかかる場合があります。

この記事では、まず、NXP PMIC のPFシリーズ に関して、PFシリーズ 系統図(図１)と、主要機能比較一覧表(表１)を準備しました。（＊どちらも掲載されている製品は、2025年7月現在のものです。）

PMIC (PFシリーズ) の検索時には、以下も併せてご参考ください。

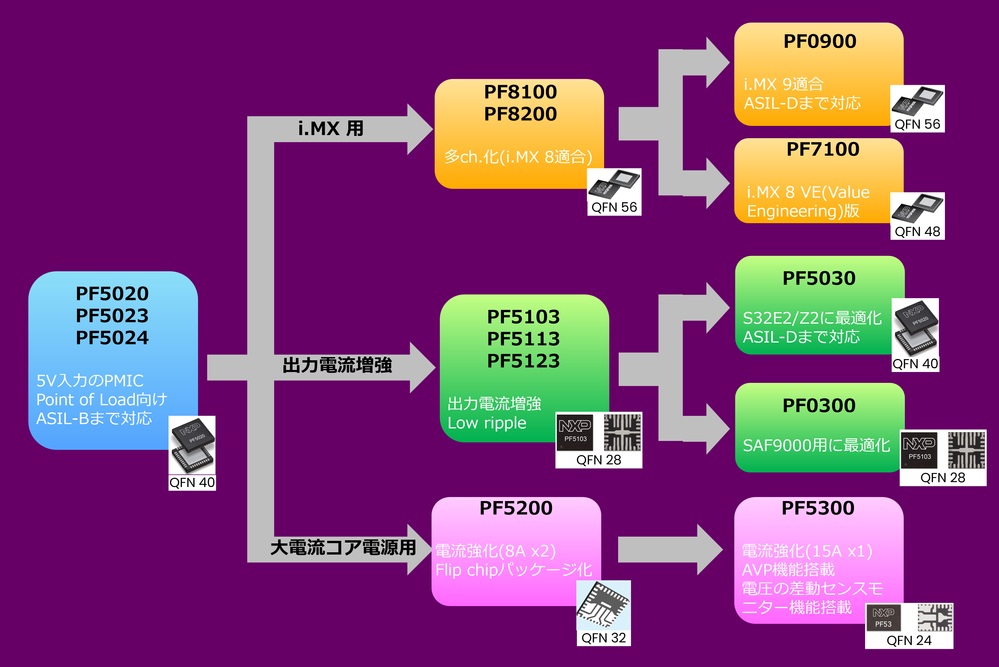

 図１　NXP PFシリーズ の系統図

表１　NXP PFシリーズの主要機能比較

＊より詳細な機能比較表は、本ページ下部の添付ファイルをご参照ください。

デバイス	データシート	BUCK レギュレータ	LDO	その他電源	ASIL
PF5020 PF5023 PF5024	DS DS DS	3ch (Dual phase option) 3ch (Dual/Triple phase option) 4ch (Dual/Triple/Quad phase option)	1ch - -	RTC-supply 1ch - -	QM or B
PF5103 PF5113 PF5123	量産前	3ch (Dual/Triple phase option) 3ch (Dual/Triple phase option) 3ch (Dual/Triple phase option)	2ch - 2ch	-	QM or B
PF0300	量産前	3ch (Dual/Triple phase option)	1ch	-	QM
PF5030	DS	3ch (Dual phase option)	2ch	-	QM or B or D
PF8100 PF8200	DS	7ch (Dual/Triple/Quad phase option)	4ch	RTC-supply 1ch	QM ASIL-B
PF7100	DS	5ch (Dual/Triple/Quad phase option)	2ch	RTC-supply 2ch	QM or B
PF0900	量産前	5ch (Dual phase option)	3ch	Always-On 1ch	QM or B or D
PF5200	DS	2ch (Dual phase option)	-	-	QM or B
PF5300	DS	1ch	-	-	QM or B or D

NXPのPMICに関連する記事は、「NXP「電源」まとめページ (日本語ブログ)」 からアクセスできますので、ぜひご覧ください。

=========================
